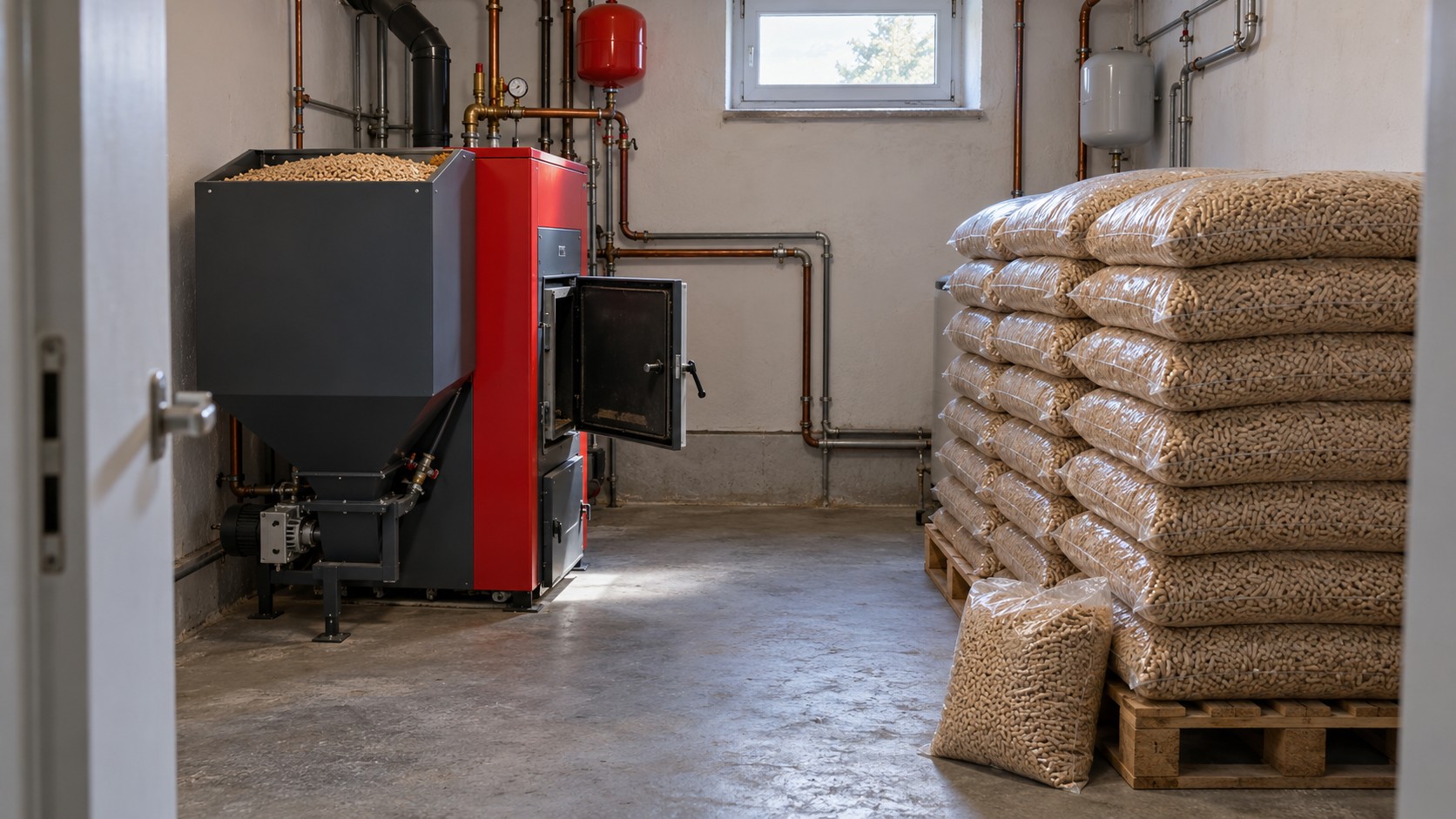

Na rzucie kotłowni mieści się paleta. Po jej ustawieniu okazuje się jednak, że trudno otworzyć zasobnik, wyjąć popielnik lub dostać się do wyczystki. Takiego problemu nie ujawnia samo porównanie długości i szerokości opakowań z wolną podłogą. Plan zapasu powinien zacząć się od warunków dopuszczalnego składowania, a następnie objąć cały cykl obsługi pomieszczenia. Dzięki temu miejsce pozostanie użyteczne również po dniu dostawy.

1.Dwa pytania które trzeba rozstrzygnąć osobno

Pierwsze pytanie brzmi: czy w tym miejscu można przechowywać zaplanowany opał w danej ilości i formie? Drugie: czy jego ustawienie pozwala korzystać z urządzeń i przejść? Poprawna odpowiedź na jedno nie rozstrzyga drugiego. Wygodna geometria nie potwierdza zgodności z wymaganiami, a dopuszczone miejsce nadal może zostać źle zorganizowane.

Przy ocenie pierwszej kwestii potrzebne są dokumentacja urządzenia, projekt i warunki konkretnego budynku, w tym ochrona przeciwpożarowa, wentylacja, podłoże i sposób składowania. Nie można ich odtworzyć z fotografii pomieszczenia ani liczby wolnych metrów kwadratowych.

Odczytaj właściwe odległości i dostęp

Instrukcja SAS GRO-ECO rozdziela wymagania dotyczące kotłowni i ustawienia kotła. Wskazuje potrzebę dostępu do obsługi oraz czyszczenia, także wyczystek. To przykład znaczenia dokumentacji konkretnego modelu. Podane w niej odległości od ścian nie są automatycznie uniwersalnymi odstępami od worków z paliwem dla każdej instalacji.

Jeżeli dokumenty nie wyjaśniają dopuszczalności planowanego składowania, tę informację trzeba uzupełnić przed organizowaniem pełnego zapasu. Schemat funkcji może pomóc pokazać pytanie projektantowi lub instalatorowi znającemu obiekt, ale nie zastępuje jego oceny.

2.Narysuj pomieszczenie z otwartymi drzwiami i klapami

Na rzucie zaznacz rzeczywisty obrys kotła z wyposażeniem, zasobnik, dojście i rozważane miejsce opału. Dodaj kierunki otwierania drzwi i klap. Oznacz otwory wentylacyjne, instalacje oraz elementy wymagające dostępu. W ciasnym pomieszczeniu kilka centymetrów wystającego wyposażenia może zmienić przebieg przejścia.

Obszar obsługi jest większy od obudowy

Użytkownik potrzebuje miejsca do wykonania czynności wskazanych w instrukcji. Należy więc sprawdzić ruch, a nie tylko końcowe położenie urządzenia. Wysunięcie elementu, ustawienie narzędzi i otwarcie klapy mają własny obrys. Paliwo stojące poza obudową nadal może zająć potrzebny obszar pracy.

Nie zakładaj, że „przesunięcie kilku worków” rozwiązuje sytuację. Te worki trzeba gdzieś odłożyć. Jeśli jedyną możliwością jest potrzebne przejście, plan przenosi kolizję z jednego miejsca w drugie.

3.Co pokazują dwa układy tej samej ilości opału

Poniższy rysunek dotyczy wyłącznie relacji funkcjonalnych. Wariant A pokazuje nałożenie zapasu na obszar obsługi. Wariant B usuwa tę konkretną kolizję na rzucie. Nie potwierdza dopuszczalności składowania, nośności, wentylacji ani wymaganych odległości. Schemat jest bez skali i nie stanowi projektu kotłowni.

Schemat funkcji bez skali. Wariant B pokazuje brak kolizji stref, ale nie potwierdza dopuszczalności składowania ani wymaganych odległości. Nie jest projektem kotłowni.

Przy zamkniętym kotle wariant A może wyglądać poprawnie. Problem ujawnia się dopiero przy czynności, której nie narysowano na pierwotnym planie. Wariant B pokazuje wartość rozdzielenia funkcji, ale nadal wymaga sprawdzenia rzeczywistych wymiarów i warunków miejsca.

Zrób próbę pełnego cyklu zamiast oceniać pusty pokój

Przejdź od wejścia do zasobnika, wyobraź sobie pobranie worka, jego otwarcie i odłożenie opakowania. Następnie sprawdź czynność czyszczenia oraz dostęp serwisowy. Nie trzeba ustawiać pełnej palety, żeby zauważyć część kolizji; pomocne mogą być oznaczenia obrysów i plan z wymiarami, wykonane bez ingerowania w pracujące urządzenie.

Czynność	Co uwzględnić w przestrzeni
Uzupełnienie paliwa	Ruch klapy, dojście i miejsce wykonania czynności
Opróżnienie popielnika	Zakres wysunięcia i dostęp użytkownika
Czyszczenie	Dojście do wskazanych miejsc i narzędzia
Serwis	Dostęp do obsługiwanych elementów i podajnika
Transport	Drzwi, progi, zakręty i miejsce manewru
Końcówka zapasu	Rozłożenie otwartych worków i opakowań

4.Przelicz rzeczywistą dostawę a nie samą paletę

Wymiary platformy transportowej mogą różnić się od całkowitego obrysu ładunku. Przed zamówieniem ustal szerokość, długość i wysokość jednostki z towarem oraz masę netto paliwa. Osobno zaplanuj, jak zmieni się układ po zdjęciu opakowań.

Przyjmijmy modelowo 40 worków po 20 kg, czyli 800 kg. Rozłożenie ich w dwóch strefach zmienia geometrię i rozkład obciążenia, ale nie usuwa masy. Z samego faktu, że worki mieszczą się obok siebie, nie wynika dopuszczalne obciążenie podłoża ani wysokość stosu. Do takich ocen potrzebne są właściwe dane obiektu i opakowań.

Wielkość zamówienia powinna pasować do zweryfikowanego miejsca

Informacje o formie dostawy ustal ze sprzedawcą, na przykład Ecocarbo. Następnie porównaj dostępną jednostkę z możliwościami magazynowania. Jeżeli odpowiednie miejsce obejmuje mniejszą ilość niż zakup, brakującej powierzchni nie można zastąpić założeniem, że część zostanie tymczasowo w przejściu.

5.Sprawdź trzy stany pomieszczenia przed zakupem

Pierwszy to pełny zapas tuż po dostawie. Drugi to częściowe zużycie, gdy pojawiają się otwarte opakowania i zmienia się dostęp do dalszych worków. Trzeci obejmuje wykonywanie obsługi lub serwisu. Potrzebne funkcje powinny pozostać dostępne w każdym z tych stanów.

Zapisz otwarte kwestie przy konkretnych wymiarach i elementach planu. Pytanie „czy zmieści się tona?” jest znacznie mniej użyteczne niż rzut pokazujący masę, obrys, dojście, drzwi i wymagany dostęp. Gdy warunki pozostają niejasne, rozstrzygnij je z osobą znającą obiekt przed dostawą. W razie potrzeby zmień jednorazową ilość zakupu albo miejsce składowania.

6.FAQ o zapasie opału w małej kotłowni

Czy wolna powierzchnia podłogi wystarcza do zaakceptowania miejsca?

Nie. Trzeba ocenić warunki składowania w konkretnym budynku, a następnie funkcjonalność. Powierzchnia nie określa nośności, wymaganych odległości ani możliwości pozostawienia potrzebnego dostępu. Rzut pomaga uporządkować te pytania, lecz sam ich nie rozstrzyga.

Czy wariant B schematu jest przykładem prawidłowej kotłowni?

Pokazuje wyłącznie brak zaznaczonej kolizji funkcji. Nie jest projektem ani potwierdzeniem zgodności. Rzeczywisty układ wymaga wymiarów i sprawdzenia dokumentacji urządzenia oraz warunków budynku, których poglądowy rysunek nie zawiera.

Czy mogę użyć odległości z instrukcji innego kotła?

Nie należy ich traktować jako gotowych wymagań dla własnego urządzenia. Potrzebny jest właściwy model i wydanie dokumentacji. Dodatkowo odległość od ściany nie musi odpowiadać warunkom składowania paliwa lub opakowań w danym miejscu.

Jakie dane przygotować do konsultacji rzutu?

Wymiary pomieszczenia i wejść, model urządzenia, dokumentację, planowaną masę oraz formę zapasu, kierunki otwierania i przebieg dojścia. Wskaż też elementy wymagające dostępu. Taki materiał pozwala rozmawiać o konkretnym rozwiązaniu, zamiast zgadywać na podstawie zdjęcia pustego kąta.
